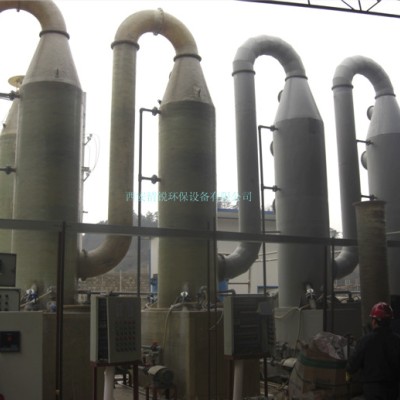

废气净化塔

废气净化塔适用于硫酸、硝酸、氢氟酸、盐酸等工艺操作过程中产生酸性气体的废气治理。BST型酸雾净化塔是一种填料式气液传质园形结构的处理塔。填料层为二级φ25-φ38聚丙烯阶梯环，每级填料主为500～800mm。本设备采用喷嘴雾布液。挡水板为90°4折板。处理塔由三个部分组成：下段一液箱段;中段一填料喷淋再填料喷淋段;上段一挡水段。净化塔设有角钢加固框架和检修梯，设有液下泵等溶液循环系统。吸收液一般采用5～10%NaOH，当处理硝酸气体时，建议加Na2S溶液以提高净化效率。

本设备不配带排风机，但亦可按用户要求代购。本设备具有净化效率高、结构紧凑，占地面积小、耐腐蚀、耐老化性能好，重量轻，便于安装、运输及维修管理。

设备性能表

型号/名称 NO.2NO.3NO.4NO.5NO.6NO.7

处理风量(m3/小时)12002000300050007000900012000

阻力(mmH2O)35-5035-5035-5035-5035-5035-5035-50

喷水量(T/时)7121214303850

填料层高度mm1600160016001600160016001600

水泵流量(T/时)4.5～131.5～1313～2713～2713～2740～5540～55

水泵扬程(m)14～2014～2018～2818～2818～28～40～40

功率(KW)2.22.23331010

设备重量(kg)～800～1100～1300～1550～2000～2350～2700

液重(kg)～210～350～450～620～850～1100～1400

本设备处理效率如下

废气种类废气入口浓度

(mg/m3)处理效率

(%)吸收液采用吸收装置

硫酸100～50085～955～10%NaOH一台BST型酸雾塔

盐酸2～200～955～10%NaOH一台BST型酸雾塔

氢氟酸2～200～955～10%NaOH一台BST型酸雾塔

NO×500～3000～405～10%NaOH一台BST型酸雾塔

NO×500～3000～655～10%NaOH二台BST型酸雾塔串联

NO×500～300075～855～10%NaOH+NH3一台BST型酸雾塔+活性炭

该产品采用 活性炭纤维(ACF)作为吸附介质，充分利用活性炭纤维优异的吸附性能及还原能力，将废气中所含的有机溶剂吸附并脱附回收，采用PLC全自动控制运行，并采取减振、隔声、防爆、超温超压等保护措施， 性能好，重量轻，占地面积小，操作运行简便，净化效率≥95%。

适用溶剂种类

芳香族类：苯、甲苯、二甲苯、苯乙烯;

酮 类：丙酮、环乙酮、甲乙酮;

酯 类：醋酸乙酯、醋酸丁酯、异戊酸甲酯、香蕉水;

醇 类：甲醇、乙醇、丁醇、异丙醇;

石油类：挥发性汽油、柴油等。

液箱溶液配制

根据液箱的液量立方，加碱调正pH值在11-12左右。

配液时先把碱盐溶解，过滤后再加入液箱内，如果有杂物进入液箱会造成喷嘴阻塞。
